开关电源的PCB布局与电路规划相同重要

在规划开关电源时，实装升压型DC/DC转换器的PCB板的布局规划与电路规划相同重要。假如升压型DC/DC转换器的PCB的布局不合理，则或许无法发挥出电源IC原本的功能，乃至或许无法正常运转。在开关电源的试制阶段产生的问题很多是因为升压型DC/DC转换器的PCB布局不妥形成的。

PCB布局引发的问题有噪声（包含尖峰和振动）、调理功能变差、运转不稳定等，尤其是噪声，涉及到近年来的EMC（电磁兼容性）合规性问题。这类问题一般能够经过正确的PCB布局来处理。

本系列文章方案介绍的内容如下：

• 升压型DC/DC转换器的电流途径
• PCB布局过程
• 输入电容器的装备
• 输出电容器和续流二极管的装备
• 电感的装备
• 散热孔的装备
• 反应途径的布线
• 接地
• 同步整流方法

※具体内容或许会有所改变。

本文中将介绍升压型DC/DC转换器的PCB布局。关于降压型DC/DC转换器的PCB布局，请参阅Tech Web基础知识DC/DC规划篇“DC/DC转换器的PCB板布局”。

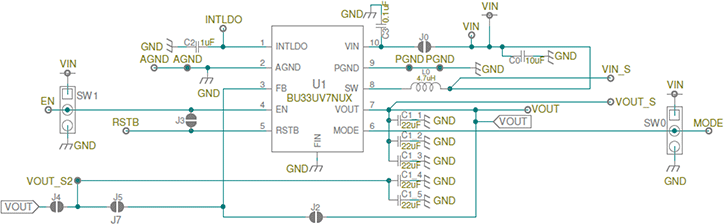

同步整流式升压型DC/DC转换器　BU33UV7NUX的评价板BU33UV7NUX-EVK-101的电路图、PCB布局图、实践的PCB板示例。
※升压型DC/DC转换器的PCB布局图不包含作为评价板供给的跳线用底座和测试点等。
